China-Fabrik-Berufsversorgungs-Elektroseilzug
Kurzer Überblick
CD-/MDart elektrische Hebemaschine des Drahtseiles ist eine Art kleines Hebezeug, das auf dem Handkurbelstrahl geregelt wird, benutzt für das Anheben von Waren oder für Kran, Portalkran, freitragenden Kran und andere industrielle und Bergbaukranunternehmen.
Das anhebende Gewicht der einzelnen elektrischen Hebemaschine des GeschwindigkeitsDrahtseiles ist 0.5-32 Tonnen, ist die Arbeitsebene M3 und M4.
Die Seilzug-Anwendung
Die Hebemaschine immer benutzt in den schweren Stahlwerken, rollende Anlagen, Bergwerke, Papieranlagen, Paper&-Massenanlagen, Zementfabriken, Kraftwerke, hydroelektrische Energie, Röhrenwerke, Müllentsorgung, Metallurgie, Schiene transite, Automobile, Nahrungsmittel-/Pharmazeutikindustrie.
Haupteigenschaften
* vorbildliches CD1, Elektroseilzug MD1 ist ein kleines Hebezeug, das am einzelnen Strahln-, Brücken-, Bock- und Armkran angebracht werden kann.
* mit geringfügiger Änderung, kann es als Handkurbel auch verwendet werden.
* es ist in den Fabriken, Bergwerke, Häfen, Lager, die FrachtSpeicherbereiche und Geschäfte, wesentlich sind weitverbreitet, wenn es Funktions-Leistungsfähigkeit anhebt und Arbeitsbedingungen verbessert.
* vorbildliche elektrische Hebemaschine CD1 hat nur normale Geschwindigkeit, die normale Anwendung zufriedenstellen kann.
* vorbildliche elektrische Hebemaschine MD1 liefert zwei Geschwindigkeiten: normale Geschwindigkeit und niedrige Geschwindigkeit. An einer niedrigen Geschwindigkeit kann sie genaues Be- und Entladung, Mounding tun des Sandkastens, Wartung von Werkzeugmaschinen. etc.
Technische Parameter
| Modell |
Tragfähigkeit (T) |
Hubhöhe (M) |
Anhebende Geschwindigkeit (m/min) |
Fahrgeschwindigkeit (m/min) |
Drahtseil-Art |
Dia.of-Drahtseil (Millimeter) |
Ich strahle Bahn-Art |
Arbeitsaufgabe |
Anhebender Motor |
| Energie (Kilowatt) |
R.P.M (r/min) |
Stromversorgung |
| CD1-0.25 |
0,25 |
3-9 |
8 |
20 |
6*19 |
3,6 |
16-22b |
M3 |
0,4 |
1380 |
220-440V 50/60HZ 3Phase |
| CD1-0.5 |
0,5 |
6-12 |
8 |
20 |
6*37+1 |
4,8 |
16-28b |
M3 |
0,8 |
1380 |
| CD1-1 |
1 |
6-30 |
8 |
20 |
6*37+1 |
7,4 |
16-28b |
M3 |
1,5 |
1380 |
| CD1-2 |
2 |
6-30 |
8 |
20 |
6*37+1 |
11 |
20a-32c |
M3 |
3 |
1380 |
| CD1-3 |
3 |
6-30 |
8 |
20 |
6*37+1 |
13 |
20a-32c |
M3 |
4,5 |
1380 |
| CD1-5 |
5 |
6-30 |
8 |
20 |
6*37+1 |
15 |
25a-63c |
M3 |
7,5 |
1380 |
| CD1-10 |
10 |
6-30 |
7 |
20 |
6*37+1 |
15 |
25a-63c |
M3 |
13 |
1400 |
| CD1-16 |
16 |
6-30 |
3,5 |
20 |
6*37+1 |
15 |
45a-63c |
M2 |
13 |
1400 |
| CD1-20 |
20 |
6-30 |
3,5 |
20 |
6*37+1 |
20 |
50a-63c |
M2 |
13 |
1400 |
Anmerkungen
A. Die Standardhubhöhe ist 6, 9, 12, 18, 24, 30 und 36 Meter.
B. Die anhebende Geschwindigkeit kann einzelne Geschwindigkeit oder die doppelte Geschwindigkeit sein, sogar Mehrgeschwindigkeits mit Frequenzumrichtern.
C. Die passende Schiene für die Niedrigdurchfahrtshöhenhebemaschine ist H-artige Schiene, und Ich-artige Schiene ist auch. verfügbar.
D. Das empfohlene Seileinscheren dieser Art der Hebemaschine ist 2/1, 4/2 oder 4/1.
E. Die normale Fahrgeschwindigkeit ist 20m/min und 12,5, 16, 25, 30, 45m/min durch Antrag.
F. Das normale Schienenmessgerät des Doppelträgers ist 1200, 1500, 1800, 2100 und 2300mm.

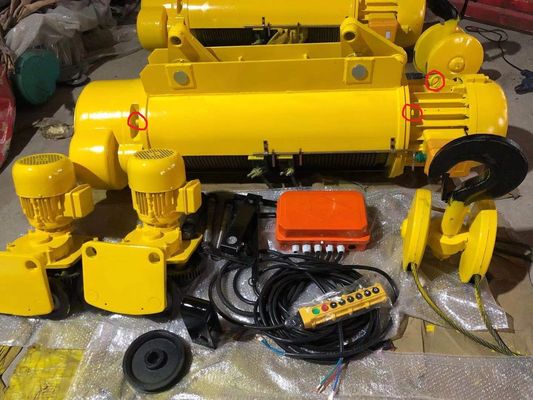

Hauptteildetails
> Motor: Hebemaschinen-Motor ist eine Verjüngungsart Rotormotor mit dem Bremsen; er ist einer der besten Qualitätsmotoren, der Wintergerstenäh Drehmoment hat, also kann er häufig sich bewegen angepasst werden, das maximale Drehmoment ist 2.4-3mal als das bewertete Drehmoment.
> Getriebe: Hebemaschinen-Getriebe hat besonders Gänge für hohe Verschleißfestigkeit behandelt. Jede Versammlung der übersetzten Welle wird auf Ball oder Rollenlager gestützt, um glatte, reibungsarme Operation sicherzustellen.
> Drahtseil: Aufzugseile stimmen mit den Exportstandards überein. Das führende Seil, das durch die Trommel genommen wird, gleitet nicht seitlich, wenn locker. Der Sicherheitsfaktor, auf der nominalen Bruchfestigkeit des Seils ist sechs.
> Seiltrommel: Gefugte in einer Schicht und zu provid eproper verwundet zu werden Fördertrommel, nahtloses Rohr der ausreichenden Länge,
Unterstützung, damit das Seil abschleifende Abnutzung wird gewährt herabsetzt. Trommel-Welle löst auf Kugellagern für die Gewährleistung von Laufruhe.
> Elektrisches Apparatesteuersystem: Vorbildliche Hebemaschine CD1 und MD1 wird aus dem Kontaktgeberkasten, Bedienschalter, Abkürzungsbegrenzer, die Arbeitsspannung des Bedienschalters ist 380V, 36V oder 24V verfasst (Sicherheitsspannung).
> Seilführung: Seilführung ist zur Hälfte zwei und stellt einfache Zugänglichkeit sicher. Sie umkreist die Trommel vollständig, damit das Seil nicht sich abwickelen kann, selbst wenn die Hebemaschine in entladenem Zustand ist. Die Seilführungen unserer Firma ist zu verdicken und weitete sich, damit beschädigt zu werden nicht ist einfach.
> Haken: Der Haken-Block wird bis 150% der vollen Last vor Versammlung geprüft.
