Elektroseilzug 5t der Fahrgeschwindigkeits-20m/min für Bergbau und Werft
Kurzer Überblick
Das Modell des Elektroseilzugs CD1/MD1 haben Eigenschaften der Kompaktbauweise-, leichter, kleiner und einfacheroperation. Es kann sein
verwendet nicht nur auf den Hängeschienen, aber in Verbindung mit vielen Arten elektrische oder manuelle Kräne wie auch verwendet werden
einzel--grider Kran, der doppel--grider Kran, der freitragende Kran und die Portalkräne etc. Die eletric Hebemaschine vorbildliches MD1 mit Doppeltem
nicht während anhebende Geschwindigkeit, die verwendet werden sollte falls, wo das Hebemaschinenmodell CD1 erfüllen kann die Bedingungen für feine abjustments
Aufhebungsoperationen.
Haupteigenschaften
* vorbildliches CD1, Elektroseilzug MD1 ist ein kleines Hebezeug, das am einzelnen Strahln-, Brücken-, Bock- und Armkran angebracht werden kann.
* mit geringfügiger Änderung, kann es als Handkurbel auch verwendet werden.
* es ist in den Fabriken, Bergwerke, Häfen, Lager, die FrachtSpeicherbereiche und Geschäfte, wesentlich sind weitverbreitet, wenn es Funktions-Leistungsfähigkeit anhebt und Arbeitsbedingungen verbessert.
* vorbildliche elektrische Hebemaschine CD1 hat nur normale Geschwindigkeit, die normale Anwendung zufriedenstellen kann.
* vorbildliche elektrische Hebemaschine MD1 liefert zwei Geschwindigkeiten: normale Geschwindigkeit und niedrige Geschwindigkeit. An einer niedrigen Geschwindigkeit kann sie genaues Be- und Entladung, Mounding tun des Sandkastens, Wartung von Werkzeugmaschinen. etc.
Vorteile
> Motor: Hebemaschinen-Motor ist eine Verjüngungsart Rotormotor mit dem Bremsen; er ist einer der besten Qualitätsmotoren, der Wintergerstenäh Drehmoment hat, also kann er häufig sich bewegen angepasst werden, das maximale Drehmoment ist 2.4-3mal als das bewertete Drehmoment.
> Getriebe: Hebemaschinen-Getriebe hat besonders Gänge für hohe Verschleißfestigkeit behandelt. Jede Versammlung der übersetzten Welle wird auf Ball oder Rollenlager gestützt, um glatte, reibungsarme Operation sicherzustellen.
> Drahtseil: Aufzugseile stimmen mit den Exportstandards überein. Das führende Seil, das durch die Trommel genommen wird, gleitet nicht seitlich, wenn locker. Der Sicherheitsfaktor, auf der nominalen Bruchfestigkeit des Seils ist sechs.
> Seiltrommel: Gefugte in einer Schicht und zu provid eproper verwundet zu werden Fördertrommel, nahtloses Rohr der ausreichenden Länge,
Unterstützung, damit das Seil abschleifende Abnutzung wird gewährt herabsetzt. Trommel-Welle löst auf Kugellagern für die Gewährleistung von Laufruhe.
> Elektrisches Apparatesteuersystem: Vorbildliche Hebemaschine CD1 und MD1 wird aus dem Kontaktgeberkasten, Bedienschalter, Abkürzungsbegrenzer, die Arbeitsspannung des Bedienschalters ist 380V, 36V oder 24V verfasst (Sicherheitsspannung).
> Seilführung: Seilführung ist zur Hälfte zwei und stellt einfache Zugänglichkeit sicher. Sie umkreist die Trommel vollständig, damit das Seil nicht sich abwickelen kann, selbst wenn die Hebemaschine in entladenem Zustand ist. Die Seilführungen unserer Firma ist zu verdicken und weitete sich, damit beschädigt zu werden nicht ist einfach.
> Haken: Der Haken-Block wird bis 150% der vollen Last vor Versammlung geprüft.
Technische Konfiguration
| Modell |
Tragfähigkeit (T) |
Hubhöhe (M) |
Anhebende Geschwindigkeit (m/min) |
Fahrgeschwindigkeit (m/min) |
Drahtseil-Art |
Dia.of-Drahtseil (Millimeter) |
Ich strahle Bahn-Art |
Arbeitsaufgabe |
Anhebender Motor |
| Energie (Kilowatt) |
R.P.M (r/min) |
| CD1-0.25 |
0,25 |
3.6.9.12 .18 |
8 |
20 |
6*19 |
3,6 |
16-22b |
M3 |
0,4 |
1380 |
| CD1-0.5 |
0,5 |
3.6.9.12 .18 |
8 |
20 |
6*37+1 |
4,8 |
16-28b |
M3 |
0,8 |
1380 |
| CD1-1 |
1 |
3.6.9.12 .18 |
8 |
20 |
6*37+1 |
7,4 |
16-28b |
M3 |
1,5 |
1380 |
| CD1-2 |
2 |
3.6.9.12 .18 |
8 |
20 |
6*37+1 |
11 |
20a-32c |
M3 |
3 |
1380 |
| CD1-3 |
3 |
3.6.9.12 .18 |
8 |
20 |
6*37+1 |
13 |
20a-32c |
M3 |
4,5 |
1380 |
| CD1-5 |
5 |
3.6.9.12 .18 |
8 |
20 |
6*37+1 |
15 |
25a-63c |
M3 |
7,5 |
1380 |
| CD1-10 |
10 |
3.6.9.12 .18 |
7 |
20 |
6*37+1 |
15 |
25a-63c |
M3 |
13 |
1400 |
| CD1-16 |
16 |
3.6.9.12 .18 |
3,5 |
20 |
6*37+1 |
15 |
45a-63c |
M2 |
13 |
1400 |
| CD1-20 |
20 |
3.6.9.12 .18 |
3,5 |
20 |
6*37+1 |
20 |
50a-63c |
M2 |
13 |
1400 |
|
Anmerkungen
A. Die Standardhubhöhe ist 6, 9, 12, 18, 24, 30 und 36 Meter.
B. Die anhebende Geschwindigkeit kann einzelne Geschwindigkeit oder die doppelte Geschwindigkeit sein, sogar Mehrgeschwindigkeits mit Frequenzumrichtern.
C. Die passende Schiene für die Niedrigdurchfahrtshöhenhebemaschine ist H-artige Schiene, und Ich-artige Schiene ist auch. verfügbar.
D. Das empfohlene Seileinscheren dieser Art der Hebemaschine ist 2/1, 4/2 oder 4/1.
E. Die normale Fahrgeschwindigkeit ist 20m/min und 12,5, 16, 25, 30, 45m/min durch Antrag.
F. Das normale Schienenmessgerät des Doppelträgers ist 1200, 1500, 1800, 2100 und 2300mm.

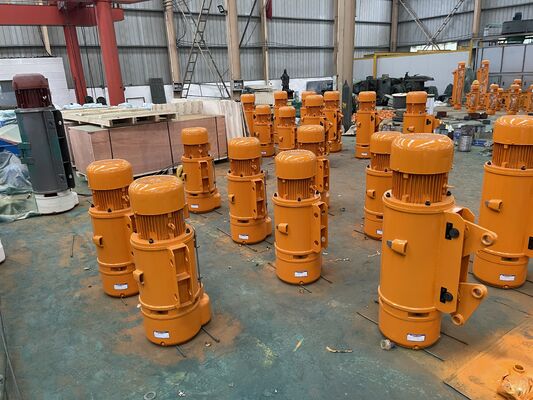

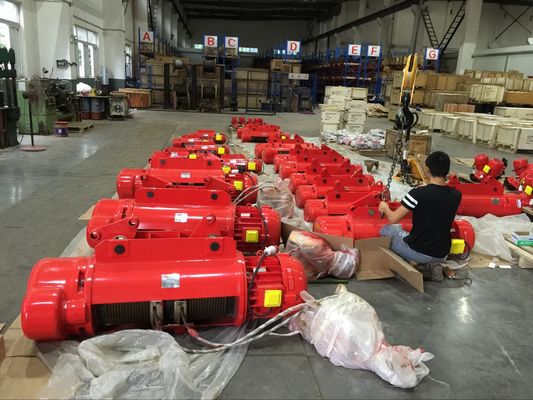

Produktshow:
